BHT 1650FC/1900FC/2100FC
全自动前沿送纸带清废平压平模切机（清四边）
局部介绍
前沿送纸部

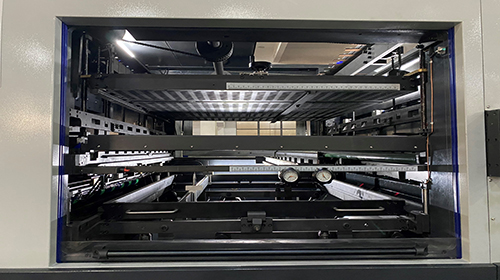

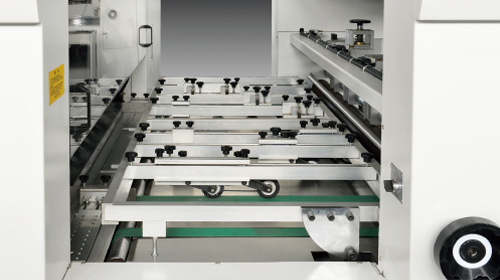

高速精密前沿送纸装置可稳定输送各种类型和品质的瓦楞纸，适应性强，工作范围广。
特殊的聚乙脂送纸胶轮配合栅栏式托纸架和气垫确保厚重翘曲纸板输送顺畅和纸板的精准到位。
变频吸风量微调装置以适应从F到五层不同厚度瓦楞纸的送纸要求。

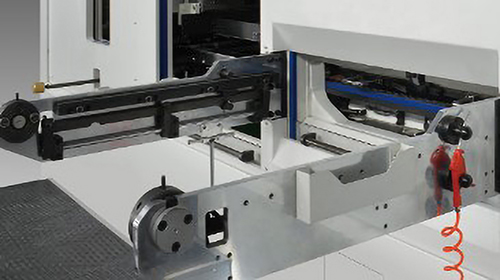

输纸台侧定位部
左右各一套侧定位推归，保证纸板侧定位精准。
输纸步距调整采用先进的不停机调节。
前挡前后位置可根据咬口尺寸作微调。
可变速蜗轮传动装置

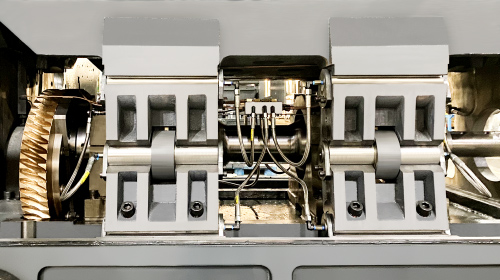

独特蜗轮曲柄机构带动肘杆式高精密度平面模切下工作台，模切冲程短，动角大，有利于多拼版高速运行。
三框清废部

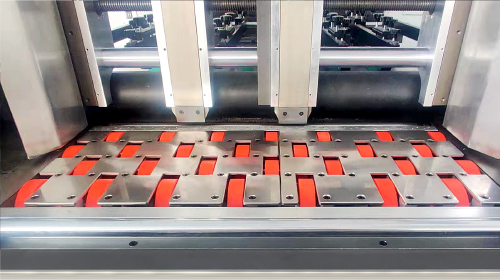

水平位置固定式清废中模版配合渐进加速运动曲线清废上框打废点动作，清废结构精简，动作减少，打废点瞬间力度加大，清废动作更简捷有效。
牙排在清废部停留时采靠规定位，使清废定位更加准确。
采用中央定位系统，校版快，调整方便。
前清废装置能够完全清除咬纸边的废料，并由输送带将咬纸边废料送出机外。
计数堆叠收纸部（选配）
不停机卷帘式收纸及自动升降托架收纸台配合交替使用，可计数堆叠，同时配合皮带输送至机外（可与自动分片机联接）。
电子计数器。
可调节弹簧链条涨紧后缓冲从动轮大大减少牙排转向的惯量冲击，并可保持链条的均衡涨紧度。

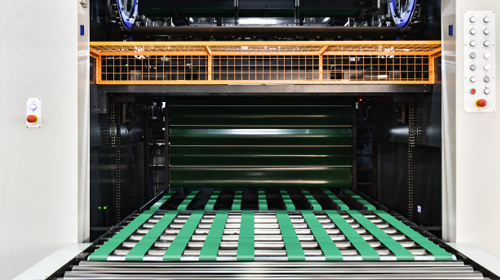

不停机卷帘式收纸部（标配）
无需任何操作，主、副收纸装置自动切换，大大提升工作效率。
配置项目
| 输纸部 | BHT-1650FC/1900FC/2100FC |
| 01、高速精密前沿送纸装置，送纸精度高，吸力强劲，不易打滑，可稳定输送各种类型的瓦楞纸 | 〇 |
| 02、特殊的聚乙酯送纸胶轮配合栅栏式托纸架和气垫，确保厚重翘曲纸板输送顺畅和纸板的到位精准 | 〇 |
| 03、变频吸风量微调装置，以适应从 F 到五层不同厚度瓦楞纸的送纸要求 | 〇 |
| 04、气动侧推挡板(左右两侧) | 〇 |
| 05、左、右侧挡板可以独立位置调整也可同步调整。斜度前挡板前后、上下可微调，减少纸堆下面纸张的压力，送纸更顺畅 | 〇 |
| 06、左右侧定位推规，确保纸板侧定位精准 | 〇 |
| 07、托板上下高度调节装置，按纸质和厚度调节，送纸更顺畅、稳定 | 〇 |
| 08、前档板前后位置微调装置，可根据咬口尺寸微调 | 〇 |
| 09、输纸步距不停机调节装置 | 〇 |
| 模切部 | |
| 01、球墨铸铁的重型主机体与左右墙板及上平台、下动台 | 〇 |
| 02、进口蜗轮，蜗杆与 40cr 曲轴 | 〇 |
| 03、模切底板和刀模板回转装置 | 〇 |
| 04、主传动箱内润滑油自动冷却润滑系统 | 〇 |
| 05、进口扭力限制过载保护器 | 〇 |
| 06、整套进口阳极处理铝合金牙排及定位结构 8 组，每条牙排采用可调式牙排结构 | 〇 |
| 07、牙排后定位采用伺服控制系统，可通过 PLC 触摸屏按键实现调节每条牙排的准确精度，确保牙排精度，永久性达到±0.075mm 精度(专利产品) | 〇 |
| 08、进口主传动链条 | 〇 |
| 09、进口间歇分割器 | 〇 |
| 10、齿轮传动、精度准确 | 〇 |
| 11、主传动进口气动离合器刹车装置 | 〇 |
| 12、日本 SMC 气压检测装置，气压过低报警提示 | 〇 |
| 13、模切板框和模切下垫板采用日本 SMC 气量调节器锁定，避免上板框锁定安装不到位的情况，有效避免人为因素操作造成的损失 | 〇 |
| 14、西门子品牌主电机传动 | 〇 |

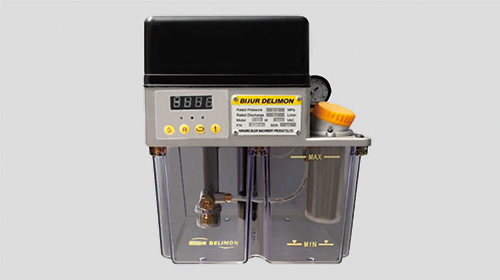

| 15、整机采用集中自动供油系统，确保传动部位不缺油 | 〇 |
| 16、配备储气罐，确保整机气压稳定 | 〇 |
| 17、手柄轮契块式压力微调装置，带重力位置显示器 | 〇 |
| 18、模切刀版与模切板框的联接采用抓钉螺母和螺丝形式，装入时采用中央定位系统，换版快捷、准确 | 〇 |
| 清废部(四边清废) | |
| 01、采用上中下双框清废机构 | 〇 |
| 02、采取公母模版实现各式清废 | 〇 |
| 03、中间清废板的安装采用中心线快速定位安装方式，使操作人员可以快速安装清废板，提高换板效率 | 〇 |

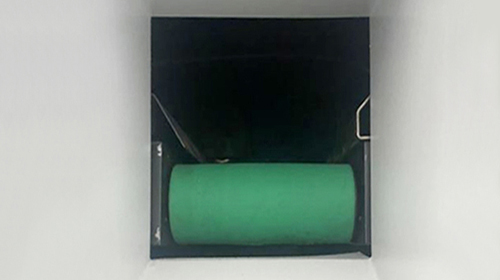

| 04、叼口清废装置 | 〇 |
| 收纸部 | |
| 01、采用自动输送装置升降收纸台及皮带式输送方式保护纸板表面在收纸过程中不易刮花磨擦(计叠式收纸专用、选配) | △ |
| 02、不停机卷帘式收纸及自动升降托架收纸台配合交替使用，可计数堆叠，同 配合皮带输送至机外(计叠式收纸专用、选配) | △ |
| 03、电子计数器 | 〇 |
| 04、弹簧链条调节装置，调节弹簧链条涨紧后缓冲从动轮大大减少牙排转向的惯量冲击，并可保持链条的均衡涨紧度 | 〇 |
| 05、不停机卷帘式收纸装置(标配) | △ |
| 06、高堆收纸台升架装置，收纸结构可整堆纸拉出机外(高堆收纸专用、选配) | △ |
| 电气部 | |
| 01、德国西门子 PLC 控制系统 | 〇 |
| 02、模切部采用德国西门子 10.4 英寸触摸显示屏 | 〇 |
| 03、机器全部采用德国 Moeller 的继电器、交流接触器、空气开关和按钮，保证了电器部分的稳定和可靠 | 〇 |
| 04、整机采用日本欧姆龙 Omron 的光电开关，光纤，编码器和传感器，确保电气检测各部位动作的准确和稳定 | 〇 |
注：此配置单只供参考，正式配置单以合同为准。标配：〇；选配：△
技术参数
| 型 号 | BHT-1650FC | BHT-1900FC | BHT-2100FC |
| 最大纸张幅面 | 1650×1200mm | 1900×1400mm | 2100×1600mm |
| 最小纸张幅面 | 650×500mm | 650×500mm | 750×650mm |
| 最大模切幅面 | 1630×1180mm | 1880×1380mm | 2080×1580mm |
| 最小废边宽度 | 12mm | 12mm | 12mm |
| 叼口空白 | 6-12mm | 6-12mm | 6-12mm |
| 刀线高 | 23.8mm | 23.8mm | 23.8mm |
| 板框内版尺寸 | 1670×1230mm | 1920×1430mm | 2120×1630mm |
| 纸张规格 | ≤8.5mm瓦楞纸，E、B、C、A和AB瓦楞纸 | ≤8.5mm瓦楞纸，E、B、C、A和AB瓦楞纸 | ≤8.5mm瓦楞纸，E、B、C、A和AB瓦楞纸 |
| 最大工作速度 | 6000s/h | 5000s/h | 4000s/h |
| 最大工作压力 | 400T | 450T | 450T |
| 压力调节范围 | ±1.5mm | ±1.5mm | ±1.5mm |
| 最大收纸高度(卷帘式收纸) | 1500mm (含木托板) | 1500mm (含木托板) | 1500mm (含木托板) |
| 整机尺寸(卷帘式收纸) | 10187x5254x2776mm(L×W×H)(宽含脚踏板) | 11488x6360x2902mm(L×W×H)(宽含脚踏板) | 12480x6360x2970mm(L×W×H)(宽含脚踏板) |
| 最大收纸高度(计叠式收纸) | 计叠式收纸(选配) | 计叠式收纸(选配) | 计叠式收纸(选配) |
| 整机尺寸(计叠式收纸) | 11638x5254x2776mm(L×W×H)(宽含脚踏板) | 13377x6360x2902mm(L×W×H)(宽含脚踏板) | 14370x6360x2970mm(L×W×H)(宽含脚踏板) |
| 机器总重 | 40T | 46T | 51T |
| 主电机功率 | 22kw | 22kw | 22kw |
| 满载功率 | 38kw | 40kw | 47kw |
| 气源要求 | 压力：0.6~0.7Mpa，流量：≥1m3/min | 压力：0.6~0.7Mpa，流量：≥1m3/min | 压力：0.6~0.7Mpa，流量：≥1m3/min |

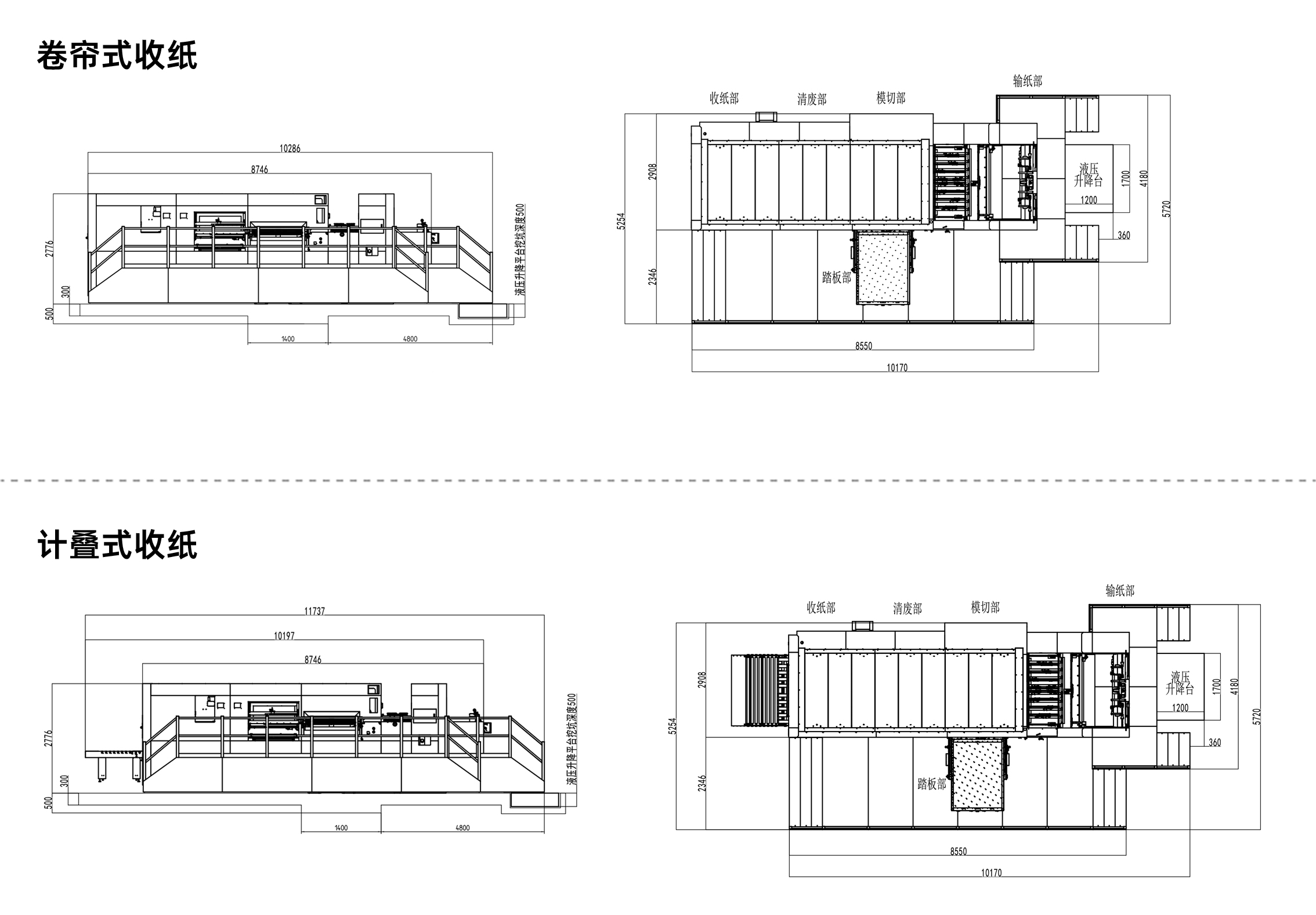

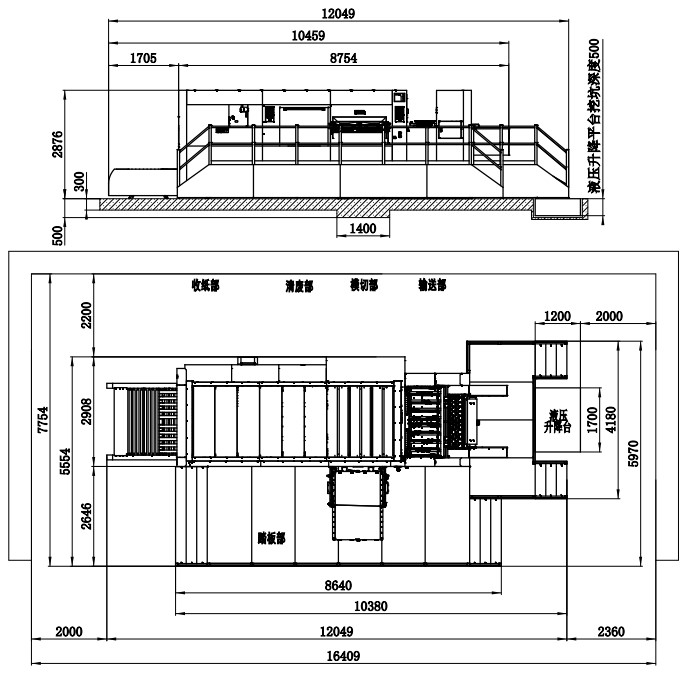

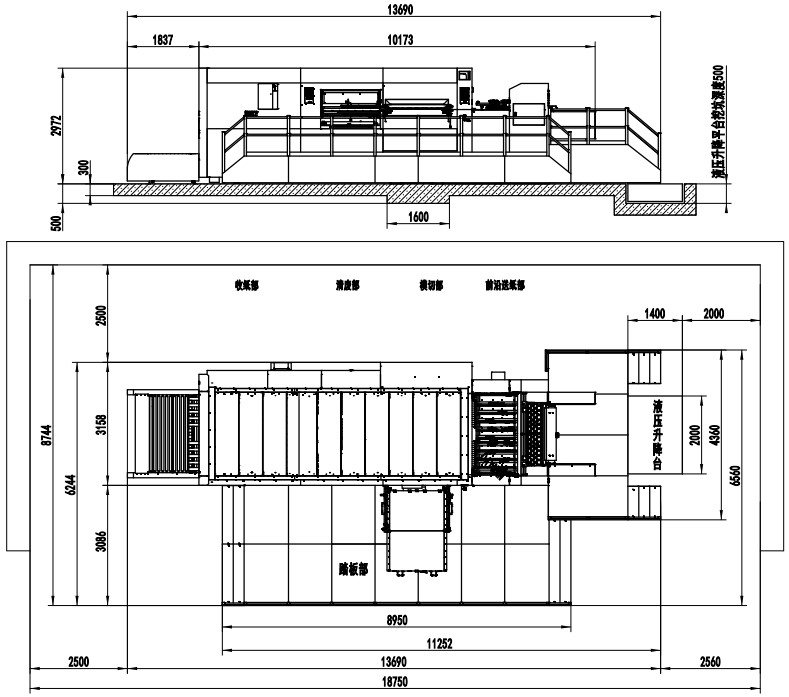

示意图
