SMC 1900ZH
自动接纸不停机换托盘双螺旋卷筒纸分切机




特点介绍


SMC系列自动接纸不停机换托盘双螺旋卷筒纸分切机是在SMC系列双螺旋卷筒纸分切机的基础上增加了全自动接纸和不停机换托盘的功能,实现了全自动化操作,体现了本机智能高效的技术特点。

局部介绍


自动接纸装置

不停机换托盘装置

不停机换托盘装置

自动刹车

自动反曲

自动张力控制

自动纠边

全自动定位气动分条刀控制系统(选配)

纸张预压

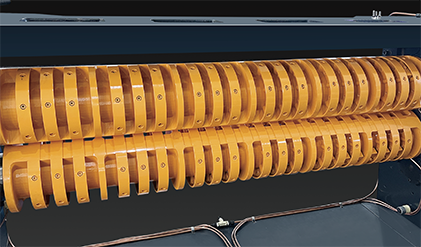

双螺旋刀

排废功能

除静电装置

三次输送带传送(防撞纸压痕线)

集纸板气动抬升装置

全套西门子操作系统

技术参数


型 号SMC-1900ZH
切纸形式双回旋刀
纸张范围100-1000gsm
切断长度范围450-1650mm
切断精度切断长度 ≤1000mm: ±0.1mm
切断长度 >1000mm: ±0.1%
最高切断米速300 m/min
最高切断速度380 cuts/min
最大卷筒纸直径1800mm
最大卷筒纸张幅1900ZH(75”)mm
最大纸堆高度1600mm
气压源需求0.8Mpa
设计电源380V/220VⅩ50Hz
机台重量32000kgs
满载功率100kw
切断长度每分钟米速(m/min)每分钟刀速(cuts/min)
450100210
500110220
550135240
600155260
650190290
700230320
750290385
800300380
850300355
900300345
950300320
1000300300
1050300285
1100290265
1150285250
1200280235
1250270220
1300260210
1350260195
1400260190
1450260180
1500260175
1550260168
1600250160
1650250155

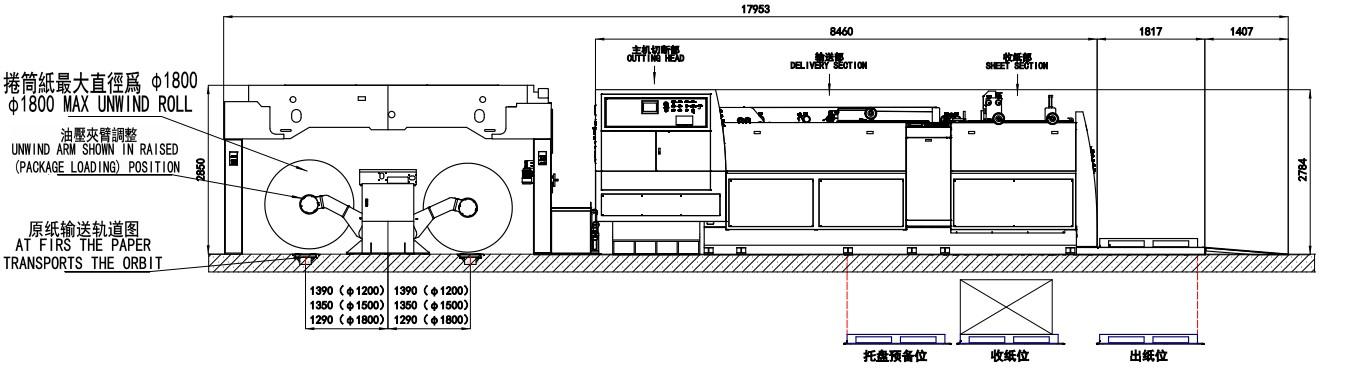

示意图
