MHK 1300FC/1350FC/1500FC/1650FC
全自动带清废平压平模切机联动生产线（前沿送纸）




特点介绍

联线生产模式是将多个单一设备整合成一套设备从而减少操作人员、提高生产效率
使生产设备产能达到最大化。这种联线的组合方式是目前在国内外市场上使用的比较多，而且稳定的模切机联线方式，是将全自动模切机的送纸部配上全自动送纸机来替代人工搬纸从而降低搬纸人员的劳动强度，提高送纸效率，在模切机的收纸部配上全自动分片机将多拼板的产品自动分片，减少人工分纸劳动成本，这也是近几年很多纸箱包装企业所寻求的新型作业模式，最大的优点是可以针对客户不同的要求、不同的产品工艺、不同的模切后道产品处理方式来定制设计。

局部介绍

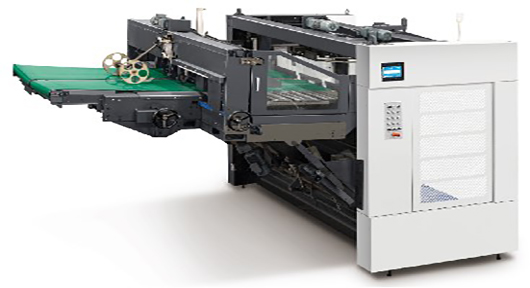

给纸机

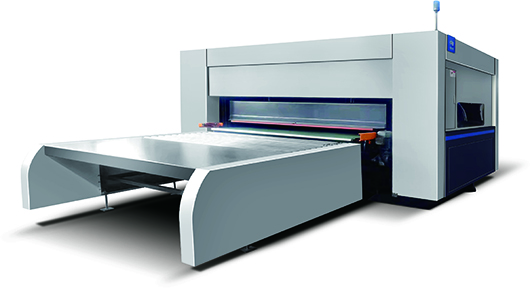

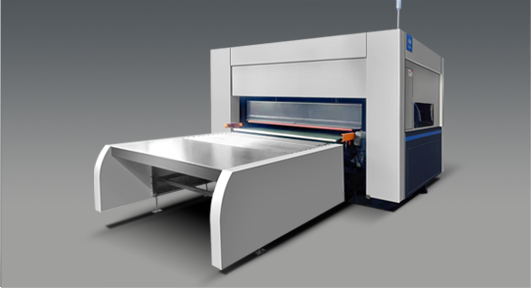

分片机

技术参数

给纸机技术参数

型号MHK-1300FCMHK-1350FCMHK-1500FCMHK-1650FC
纸张尺寸Max. 1300×940mm
Min. 550×450mm		Max. 1500×1100mm
Min. 550×450mm		Max. 1500×1100mm
Min. 550×450mm		Max. 1650×1200mm
Min. 650×450mm
瓦楞纸厚度Max. 8.5mm，Min. 1mmMax. 8.5mm，Min. 1mmMax. 8.5mm，Min. 1mmMax. 8.5mm，Min. 1mm
纸批高度Max. 1800mmMax. 1800mmMax. 1800mmMax. 1800mm
最大纸堆重量1200kg1200kg1200kg1000kg
机器重量3600kg3800kg3800kg4000kg

模切机技术参数

型号MHK-1300FCMHK-1350FCMHK-1500FCMHK-1650FC
最大纸张幅面1290×940mm1350×1100mm1500×1100mm1650×1200mm
最小纸张幅面470×450mm470×450mm470×450mm550×500mm
最大模切幅面1280×920mm1330×1080mm1480×1080mm1620×1180mm
最小废边宽度10-18mm10-18mm10-18mm10-18mm
叼口空白9-17mm9-17mm9-17mm9-17mm
刀线高23.8mm23.8mm23.8mm23.8mm
板框内版尺寸1310×948mm1360×1118mm1510×1118mm1682×1219mm
纸张规格≤8.5mm瓦楞纸，E、B、C、A 和 AB 瓦楞纸≤8.5mm瓦楞纸，E、B、C、A 和 AB 瓦楞纸≤8.5mm瓦楞纸，E、B、C、A 和 AB 瓦楞纸≤8.5mm瓦楞纸，E、B、C、A 和 AB 瓦楞纸
最大工作速度6000s/h6000s/h6000s/h5000s/h
最大模切压力400T400T400T400T
压力调节范围±1.5mm±1.5mm±1.5mm±1.5mm
整机尺寸11110×5240×2767mm11664×5240×2803mm11664×5240×2803mm11799×5580×2932mm
整机重量22T24T25T27T
主电机功率11kw15kw15kw18.5kw
满载功率27kw32kw32kw38kw
气源要求压力：0.6~0.7Mpa，流量：≥0.75m3/min压力：0.6~0.7Mpa，流量：≥0.75m3/min压力：0.6~0.7Mpa，流量：≥0.75m3/min压力：0.6~0.7Mpa，流量：≥0.75m3/min

分片机技术参数

型号MHK-1300FCMHK-1350FCMHK-1500FCMHK-1650FC
纸张尺寸Max. 1300mm, Min. 550mmMax. 1500mm, Min. 550mmMax. 1500mm, Min. 550mmMax. 1650mm, Min. 650mm
最小纸垛纵向尺寸200mm200mm200mm200mm
最大纸垛高度300mm300mm300mm300mm
最小纸垛高度20mm20mm20mm20mm
最高纸垛可穿越高度900mm (adjustable)900mm (adjustable)900mm (adjustable)900mm (adjustable)
全编程微电脑控制

示意流程图
